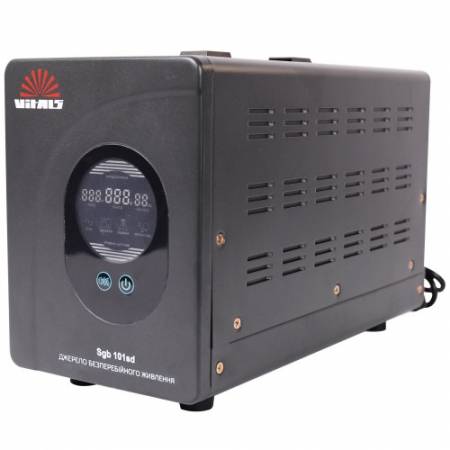

Джерело безперебійного живлення Vitals Sgb 101sd

Джерело безперебійного живлення інверторного типу ТМ Vitals Sgb 101sd (далі - блок, блок безперебійного живлення) призначене для забезпечення резервування електроприладів для дому та офісу, у разі відсутності основної мережі електроживлення або погіршення її характеристик.

Блок безперебійного живлення ТМ Vitals - це пристрій, в якому застосовані сучасні технології, що базуються на управлінні центральним процесором, який повністю забезпечує безперервний контроль за безпекою залучення резервного живлення для електроприладів.

Джерело безперебійного живлення інверторного типу складається з наступних конструктивних вузлів: мережевий фільтр; силовий трансформатор; автоматичний регулятор напруги; перетворювач змінного струму; інвертор DC/AC; блок силових електричних схем із захистом від перевантаження; якою управляє центральний процесор; цифровий LED-дисплей; звукова сигналізація. Максимально спрощений принцип дії блоку безперебійного живлення інверторного типу заснований на перетворенні напруги живлення 230 В змінного струму, частотою 50 Гц, в напругу постійного струму для заряджання акумуляторних батарей.

Заряджена батарея, підключена за буферною схемою, знаходиться в режимі очікування весь час, що прилад живить навантаження споживача від основної електромережі в режимі стабілізатора. їх у резервний режим електроживлення.

Тоді постійна напруга акумуляторних батарей синхронно (без втрати фази коливання) перетворюється інвертором на напругу змінного струму, витримуючи вихідні параметри електроживлення навантаження споживача в межах норми, весь час до повного розряду батареї або до відновлення параметрів основної електромережі. до стандарту та рівня техніки чинними правилами техніки безпеки. Використання інверторних технологій призвело до зменшення ваги та габаритів блоку безперебійного живлення, поліпшення якісного показника перетворення постійної напруги на змінну, якісного переходу навантаження споживачів на резервну. схему живлення.Режими роботи блоку безперебійного живлення: режим стабілізатора, електроживлення від основної електромережі; режим резервування, електроживлення за рахунок буферної схеми на акумуляторній батареї (зовнішнє підключення батареї).
