Форматно-розкрійний верстат Robland Z 400 X-3

Z 400 X-3 верстат важкого класу нового покоління призначений для високоякісного розкрою ламінованих ДСП, МДФ, ДВП, фанери та інших матеріалів, поздовжнього, поперечного і під кутом. Верстат має 3 контрольованих осі переміщення: права паралельна лінійка, нахил пилкового вузла і висоти основної пилки. Підрізний вузол має окремий електродвигун, що забезпечує ідеальне пиляння без сколів. Пильний вузол нахиляється на кут від 90 до 45 градусів. Масивна станина, підвищена жорсткість основних вузлів і системи базування заготовок, жорсткі напрямні і упори, точність регулювань і потужність приводу основної пили 7 кВт забезпечують надійність даного устаткування при багатозмінній роботі в умовах промислового виробництва. Верстат обладнаний панеллю з сенсорним управлінням основними функціями станка на рівні очей оператора, а також паралельної напрямною лінійкою з сервоприводом. Зовнішня механічна регулювання підрізного вузла з додатковою фіксацією налаштувань забезпечує просту, точну і надійну регулювання підрізної пилки відносно основного пилкового диска. Швидкість обертання основної пили змінюється перекидання паса на шківах. Базова комплектація включає в себе додаткове обладнання, яке дозволяє більш повноцінно експлуатувати верстат.

Верстат Z 400 X-3 має принципово нову систему нахилу пильного вузла, поворот здійснюється за фрезерованим напрямних, ця система не вимагає обслуговування і гарантує постійну точність і плавний рух. Підрізний вузол отримав додаткову настройку і тепер його можна більш точно виставити в одній площині з основною пилкою.

Форматно-розкрійні верстати фірми Robland Z 400 X-3 мають кулькову каретку шириною 420 мм з запатентованою конструкцією кріплення круглих направляючих, що забезпечує просте обслуговування каретки, на відміну від інших конструкцій кулькових кареток. Кульки розміщені в сталевому П-образному сепараторі. 34 кульки рівномірно розподіляють навантаження від ваги каретки і распиливаемых листів матеріалу на велику довжину направляючих, що забезпечує плавне переміщення каретки. Круглі направляючі дозволяють максимально просто обслуговувати каретку, без якихось витрат. Масивна зварна станина має додаткові підсилювачі, підвищують жорсткість всього верстата в цілому. Механічна частина являє собою продуману і відпрацьовану за багато років конструкцію, завдяки чому верстат дуже простий в обслуговуванні і експлуатації.

Паралельна лінійка

- Права паралельна лінійка з мікрометричним регулюванням, максимальний пропив 1 250 мм. Максимальна точність завдяки руху за допомогою сервоприводу.

- Цифровий індикатор розмірів на правій паралельної лінійці (опція).

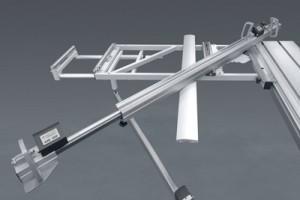

Наполеглива телескопічна лінійка

- Поперечна телескопічна лінійка з можливістю висунення до 3000 мм.

- Цифровий індикатор розмірів на лівій поперечної лінійці. (опція)

Пильний вузол

- Три швидкості обертання основної пили.

- Електричний нахил пилкового вузла з відображенням кута нахилу до 45 градусів.

- Можливість точного регулювання підрізної пили вліво і вправо за допомогою пульта управління над верстатом.

Захисний кожух з панеллю управління

- Стандартний кожух над пилкою з патрубком під аспірацію розміром 60 мм.

- Зручна панель управління, розміщена над верстатом, доступні функції:

1. Пуск (зупинка) основної пилки. 2. Пуск (зупинка) підрізної пилки. 3. Висота підйому основної пилки. 4. Нахил пилкового вузла з показниками на панелі. 5. Точне регулювання паралельну напрямної.

Додаткова комплектація Robland Z400 X3

	Електродвигун потужністю 9,2 кВт
	Додаткова кнопка старт/стоп, вбудована в ковзний стіл (курсор)
	Цифровий індикатор розмірів на лівій поперечної лінійці (в комплекті два відкидних упору)
	Висувний фронтальний поперечний стіл і додаткова планка на столі
	Великий фронтальний поперечний стіл 1505х760 мм, з висувною рамою, як по довжині, так і по ширині та індексного системою виставлення кутів
	Система швидкого позиціонування підрізної пили «LEADER»
	Додатковий підтримує стіл на каретці
	Додатковий підтримує стіл на каретці і наполегливою лінійкою зі шкалою
	Кутова лінійка на каретці з ексцентриковим притиском і шкалою
	Високоточний двосторонній кутовий упор (поворотний)
	DC 1300 стружкоотсос, продуктивність 2500 м/3год, потужність 1,5 кВт, два патрубка D=100 ммпатрубка D=100 мм
	DC 2300 стружкоотсос, продуктивність 3900 м/3год, потужність 2,2 кВт, три патрубка D=100 мм
	Пили дискові LEUCO (Німеччина) 300х3,2х30 Z=96 120х3,0-3,8х20 Z=24 120х2,8-3,8х20 Z=2х12 120х2,8-3,6х20 Z=2х22
