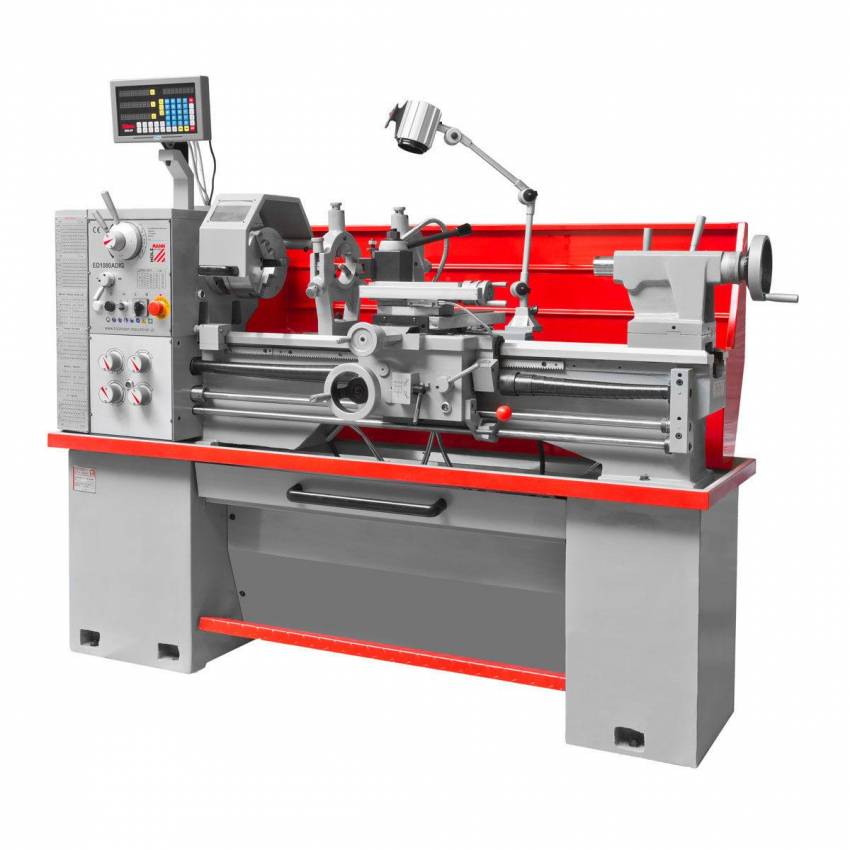

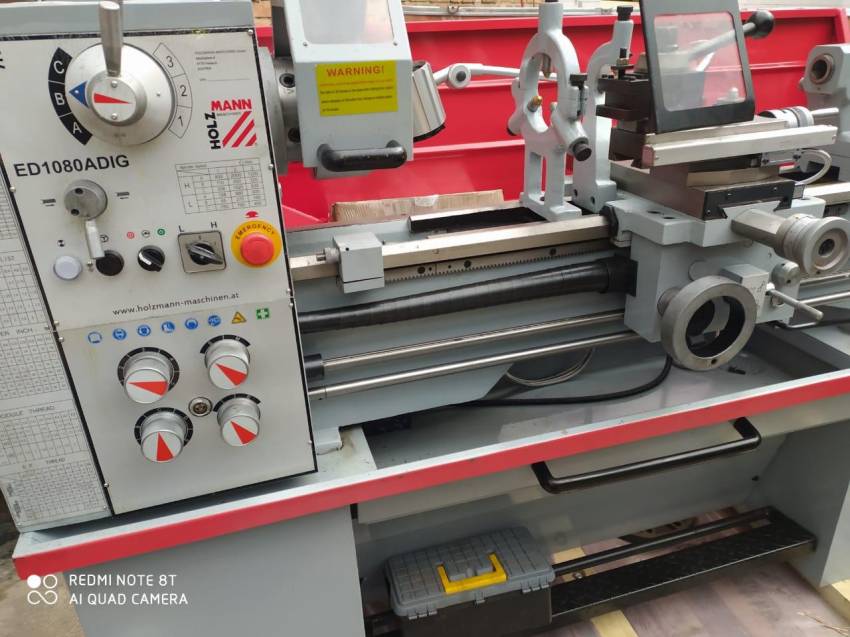

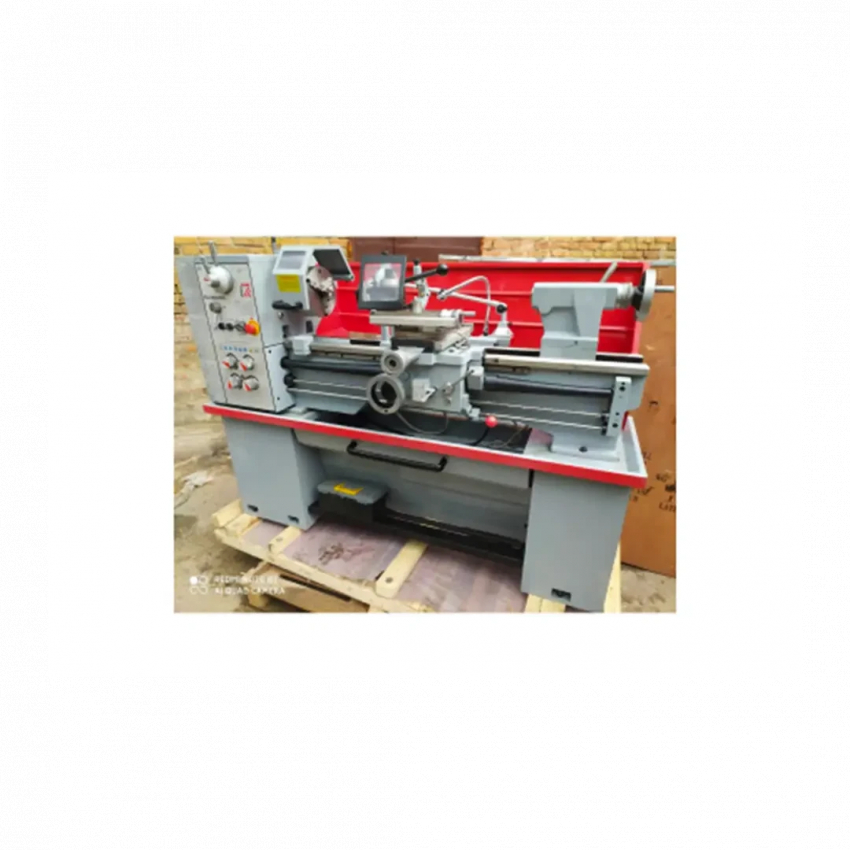

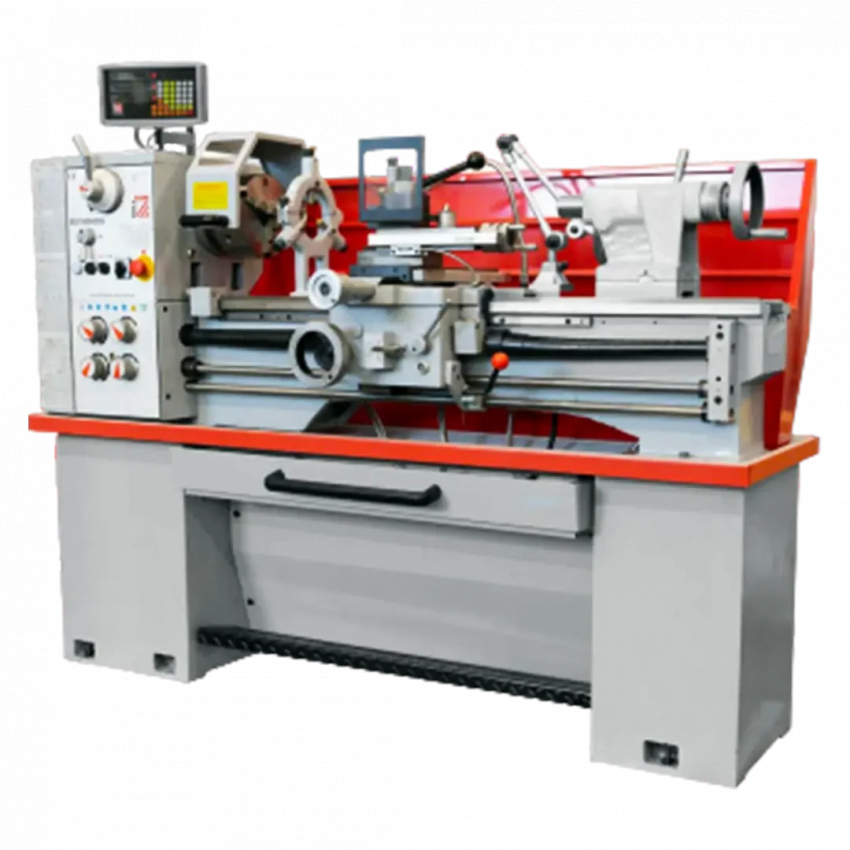

Токарний верстат по металу Holzmann ED 1080ADIG

Немає в наявності
Характеристики:
  • Величина хода резцовых салазок : 210 мм
  • Высота центров : 200 мм
  • Макс. поперечное сечение держателя инструмента : 20x20 мм
  • Поперечная подача : 0,011-0,276 мм
  • Величина хода каретки: 1080 мм
Код ED1080ADIG_400V
Бренд HolzMann
  • Доставка
    Новою Поштою
    Укрпоштою
    Кур'єром
    Самовивіз з наших магазинів
  • Обмін або повернення
    Обмін/повернення товару впродовж 14 днів
  • Гарантія
    Від 12 місяців Електро та бензоінструмент.
  • Оплата
    Готівкою
    Безготівкою з ПДВ
    Visa/MasterCard
    Покупка частинами

ПРИЗНАЧЕННЯ:



Токарно-гвинторізні верстати призначені для виконання різноманітних операцій: обробки зовнішніх і внутрішніх циліндричних, конічних, фасонних та торцевих поверхонь; нарізування зовнішніх і внутрішніх різьб; відрізки, свердління, зенкерування та розгортання отворів. Оброблюваний матеріал: сталь, чавун, леговані сплави (нержавійка), кольорові метали і легкі сплави.

Клас точності Н.

В даному верстаті збільшений діаметр отвору в шпинделі до 52 мм, стоять більш жорсткі підшипники, вище частота обертання шпинделя. Для зручності роботи і підвищення точності застосовується Пристрій цифрової індикації – УЦИ.



ОБЛАСТЬ ЗАСТОСУВАННЯ:

Токарно-гвинторізні верстати можуть знайти застосування на будь-якому металообробному підприємстві. Токарні верстати використовуються в ремонтних і столярних майстернях, механічних цехах, в автомобільному виробництві, машинобудуванні та в навчальних закладах. Головним чином застосовуються в умовах одиничного та дрібносерійного виготовлення різних деталей при чистовій обробці.



ОТРИМУВАНІ ВИРОБИ:





СХЕМИ ОБРОБКИ:





КОНСТРУКТИВНІ ОСОБЛИВОСТІ:

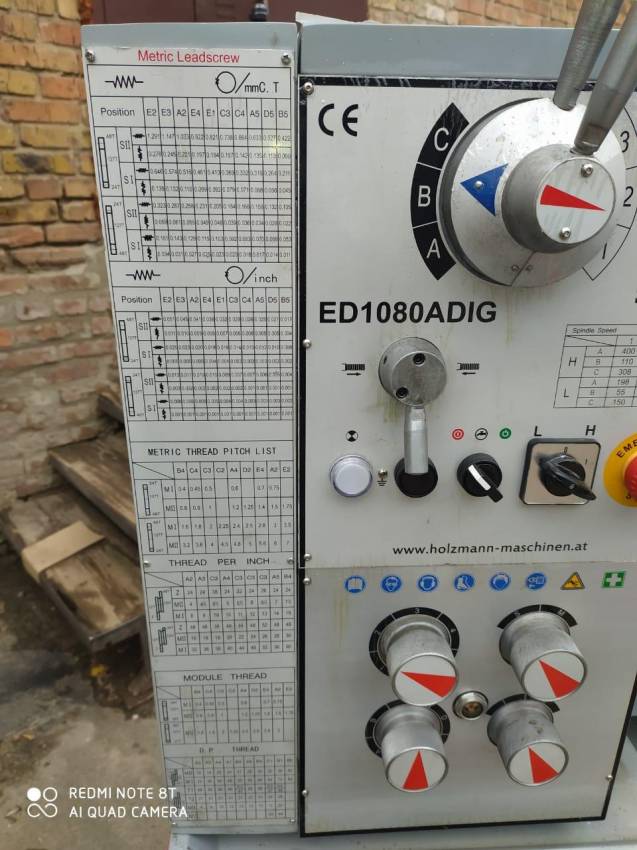

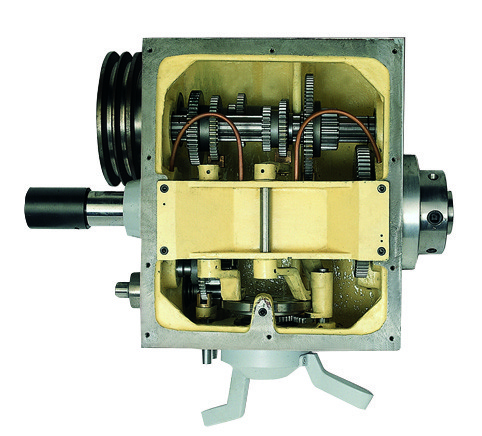

КОРОБКА ПОДАЧ

Всі шестерні механізму подач мають високочастотну загартування HRC59..63 і відрізняються високою зносостійкістю.

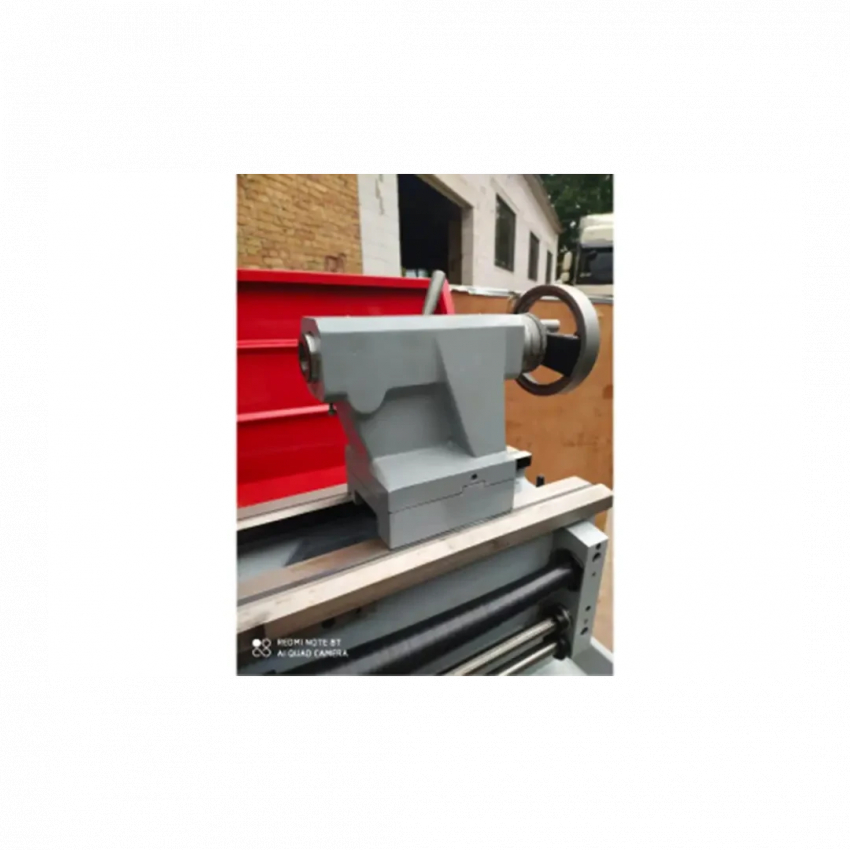

ЗАДНЯ БАБКА

Пристосування для кріплення заготовки (при обробці в центрах), або для кріплення інструментів, таких наприклад як мітчик, плашка при нарізуванні різьби; свердел або свердлильного патрона при свердлінні отворів.

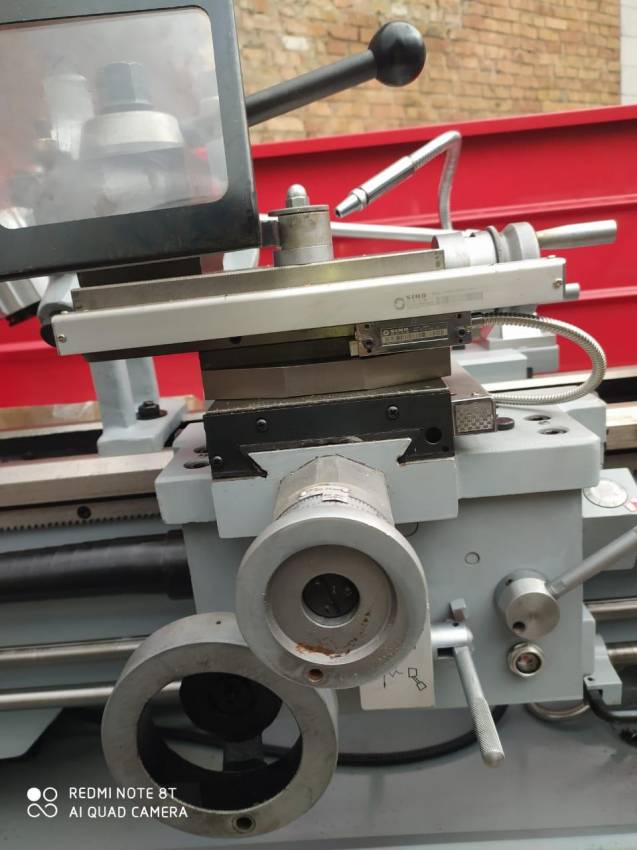

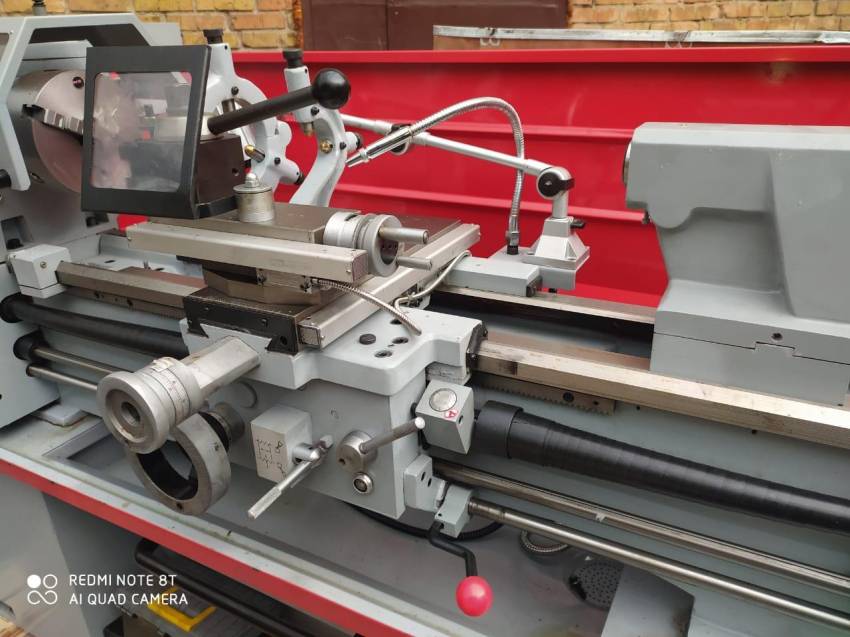

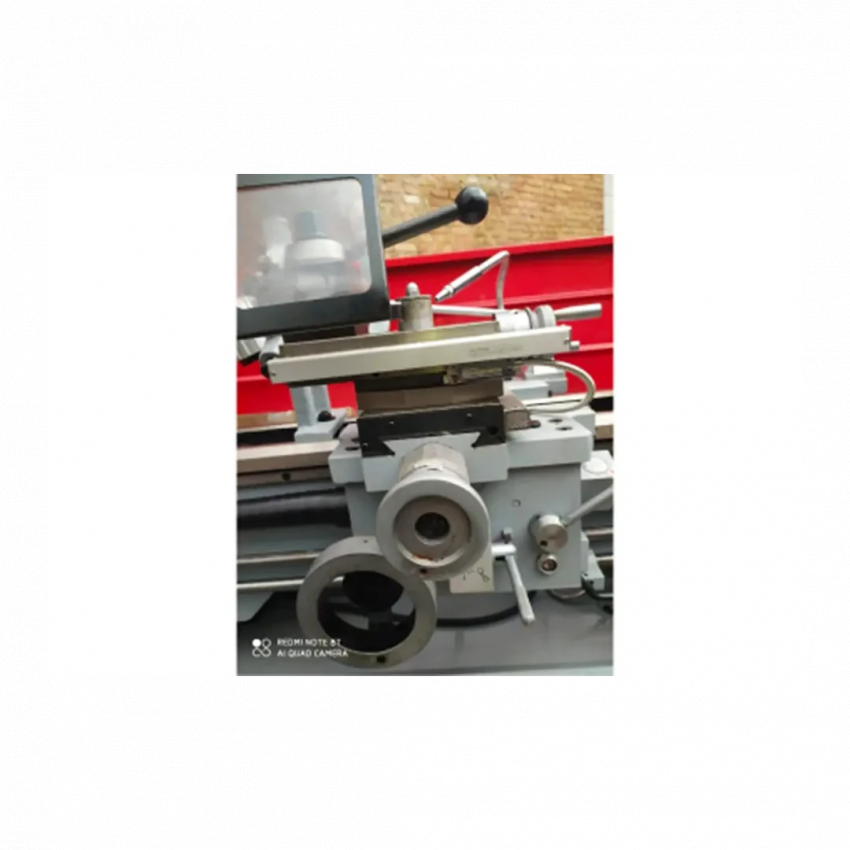

СУПОРТ

Пристосування для кріплення обробного інструменту і переміщення інструменту в заданих напрямках

ПЕРЕМИКАЧ ПОДАЧ

Багатопозиційний важіль для включення автоматичного переміщення різального інструменту в заданому напрямку.

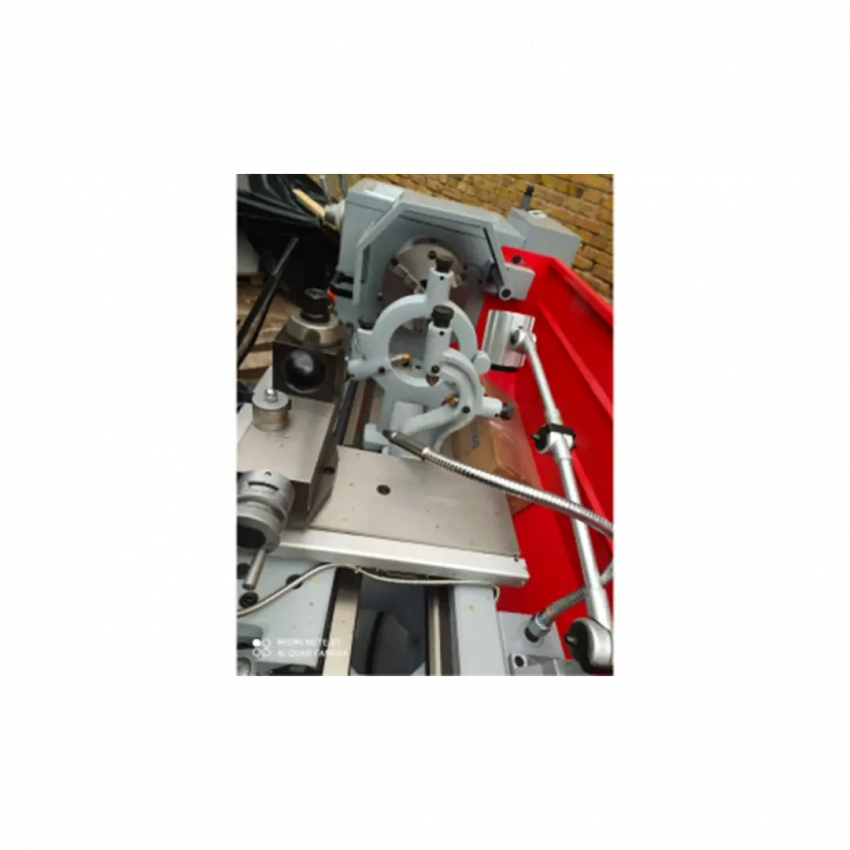

ЛЮНЕТИ

Рухомий і нерухомий люнети призначені для підтримки довгих заготовок при обробці щоб уникнути прогину.



СТАНДАРТНА КОМПЛЕКТАЦІЯ:

ОСВІТЛЕННЯ РОБОЧОЇ ЗОНИ

Зручна та надійна фіксація світильника в необхідних положеннях забезпечує відповідні вимоги робочого процесу.

ПЛАНШАЙБА

Планшайба призначена для установки і закріплення симетричних деталей. Кріплення деталей на планшайбі проводиться за допомогою затискних прихватов. Так само планшайба дозволяє розмістити на шпинделі заготівлю неправильної форми і виключити ексцентриситет за рахунок застосування противаг.

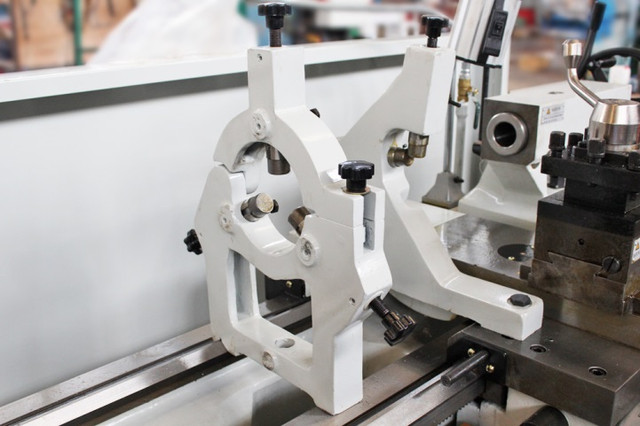

ЛЮНЕТ РУХОМИЙ І НЕРУХОМИЙ

Рухомий і нерухомий люнети призначені для підтримки довгих заготовок при обробці щоб уникнути прогину.

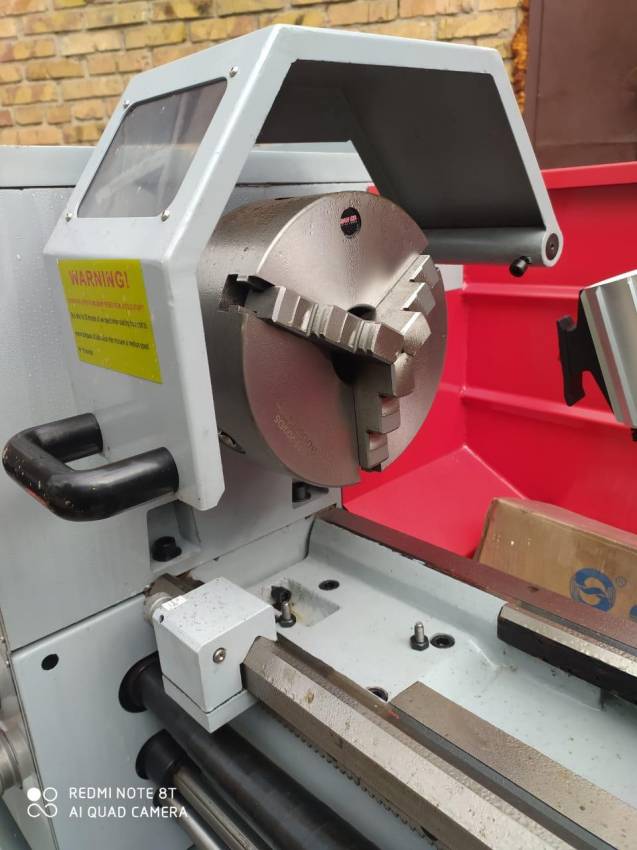

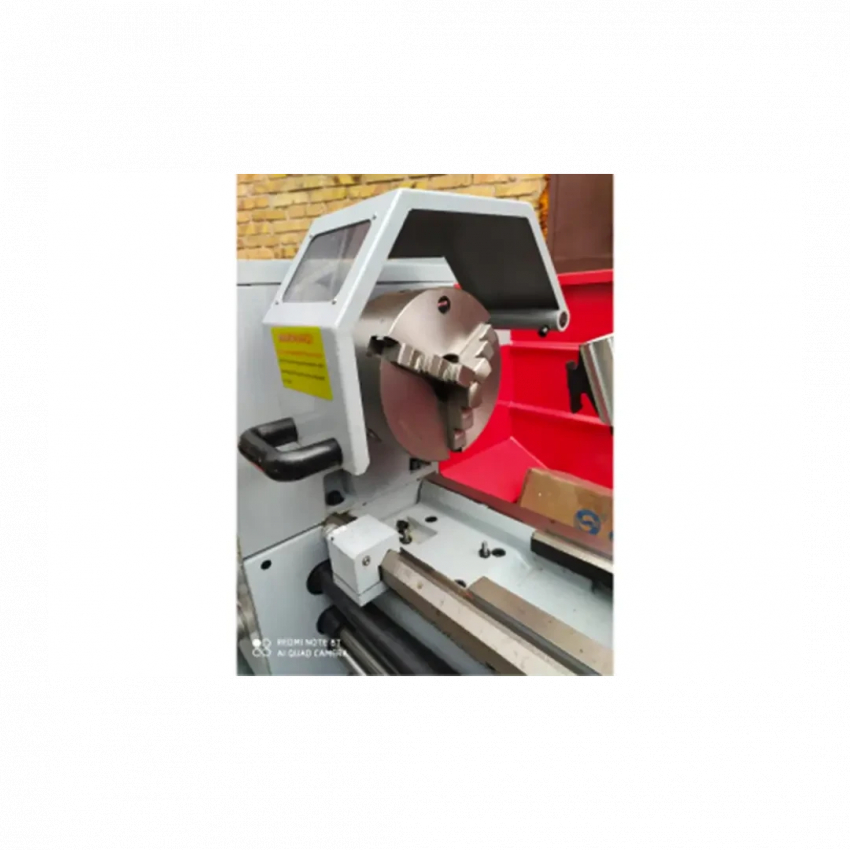

3-Х КУЛАЧКОВИЙ ПАТРОН

Самоцентрирующий трикулачні патрон призначений для установки та закріплення заготовок для подальшої механічної обробки.
ДОКУМЕНТАЦІЯ РОСІЙСЬКОЮ МОВОЮ
НЕ ОБЕРТАЄТЬСЯ ЗАДНІЙ ЦЕНТР
ПРЕС-МАСЛЯНКА



ДОДАТКОВА КОМПЛЕКТАЦІЯ:

4-Х КУЛАЧКОВИЙ ПАТРОН

Четырехкулачковый патрон використовується для установки та закріплення деталей зі зміщеною віссю обертання, некруглой і несиметричної форми.
ОБЕРТОВИЙ ЗАДНІЙ ЦЕНТР

Обертові центри призначені для створення додаткової опори при обробці заготовок великої довжини. З їхньою допомогою з'являється можливість якісної обробки деталей різанням з недостатньою жорсткістю або з довжиною, що перевищує діаметр більш ніж в 5 разів.
Величина хода резцовых салазок
210 мм
Высота центров
200 мм
Макс. поперечное сечение держателя инструмента
20x20 мм
Поперечная подача
0,011-0,276 мм
Величина хода каретки
1080 мм
Величина хода поперечных салазок
1250 мм
Макс. диаметр обработки без перемычки
520 мм
Макс. диаметр обработки над поперечными салазками
250 мм
Крок дюймового різьблення
4-60 TPI (витков на дюйм)
Посадочное место шпинделя
КМ6/MT6
ПРОДОЛЬНАЯ ПОДАЧА
0,0527-1,2912 мм
Ход пиноли
115 мм
Частота вращения токарного шпинделя
65-1810 об/мин
Макс. диаметр обработки над станиной
400 мм
Діаметр шпинделя
52 мм
Крок різьби
0,4-7
Стан
Новое
Конус задней бабки
КМ4/MT4
Расстояние между центрами
1080 мм
Гарантія
24 місяців
Габарити (Д x Ш x В)
760х1940х1545 мм
Потужність
Напруга живлення
Вага+
630 кг 750 кг
