Універсальний токарний верстат CORMAK GRAND 400x1000

Дані верстати з високою швидкістю та точністю Cormak - призначені для напівчистової та чистової обробки різного виду деталей типу: вал, диск, втулка. Вони забезпечують високу ефективність, великі обсяги та високу точність обробки.

Функціонал:

· обробка зовнішніх поверхонь;

· розточування отворів;

· розточування внутрішніх криволінійних поверхонь конічної форми;

· обробка зовнішнього та внутрішнього різьблення;

· обробка дуг;

· розгортання отворів;

· швидкісна обробка чорних та кольорових металів.

Схеми обробки

Контруктивні особливості:

Станина

Ціліснолита станина з додатковими ребрами жорсткості відлита з чавуну. Така конструкція станини забезпечує підвищену жорсткість, вібростійкість та здатна витримувати підвищені навантаження.мітчики та ін.

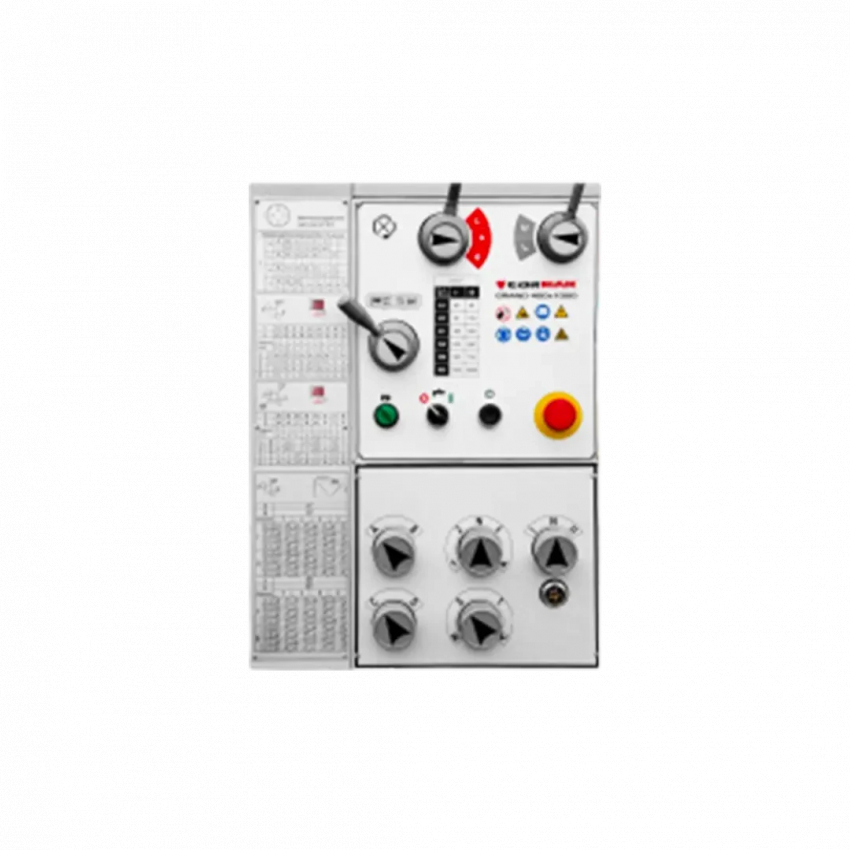

Коробкак подач

Всі шестерні механізму подач мають високочастотне загартування HRC59..63 і відрізняються високою зносостійкістю.

Задня бабка

Пристрій для кріплення заготівлі (при обробці в центрах), або для кріплення інструментів, таких як мітчик, плашка при нарізанні різьблення; свердл або свердлильного патрона при свердлінні отворів.

Супорт

Пристосування для кріплення обробного інструменту та переміщення інструменту у заданих напрямках

Перемикач подач

Багатопозиційний важіль для увімкнення автоматичного переміщення ріжучого інструменту в заданому напрямку.

Технічні параметри:

Діаметр обробки в станині 390мм

Діаметр повороту по станині без моста 550 мм

Діаметр обробки над супортом 250мм

Відстань між центрами 1000мм

Ширина станини 210мм

Отвір шпинделя 55мм

Конус шпинделя/шпиндель MK6 / Camlock D5

Кількість швидкостей шпинделя 12

Оберти шпинделя 45 - 2000 об/хв

Кількість та діапазон метричних різьб (36) 0,8-14 мм/об

Кількість та діапазон дюймових різьб (32) 2-28 T.P.I./дюйм

Кількість і діапазон поздовжніх подач (64) 0,03-0,42

Кількість та діапазон поперечних подач (64) 0,006-0,11

Діапазон верхнього переміщення 110 мм

Діапазон поздовжнього зсуву 730мм

Діапазон переміщень 195 мм

Діаметр втулки задньої пінолі 45 мм

Конічний хвіст MK4

Розмір рукоятки 200мм

Двигун шпинделя 2.0/2.4кВт

Розмір інструменту 20 x 20 мм

Розміри Д/Ш/В 2000 x 740 x 1600 мм

Вага прибл. 810 кг

Стандартна комплектація:

• Прецизійний поворотний центр MK4
• 3-кулачковий токарний патрон 200 мм + ліві кулачки (в комплекті)
• Рухомий та нерухомий люнет
• Нерухомий центр MK4 - 2 шт.
• Втулка для зменшення шпинделя MK6/MK4
• Планшайба - 1 шт.
• Система охолодження
• Робоче освітлення
• Мастило
• Ключ для патрона і лещат
• Набір робочих інструментів
