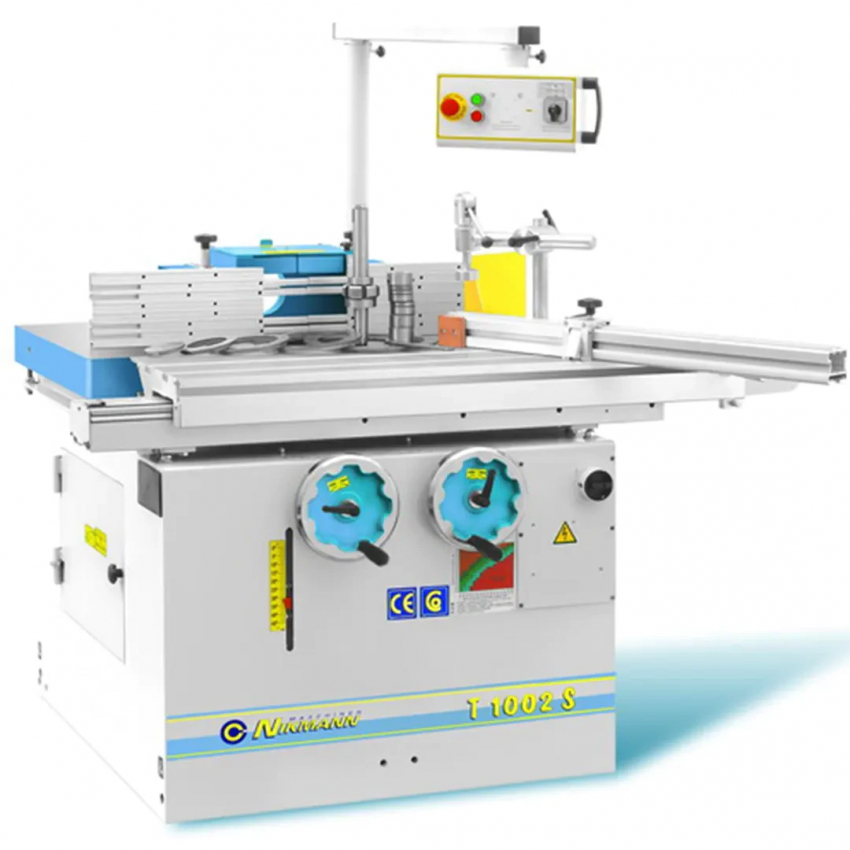

Фрезерний верстат STOMANA T1002S

ЗМІННИЙ ШПИНДЕЛЬ МК4

Зручна зміна шпинделів під різні посадочні діаметри фрез: 30, 32, 40, 50 і шпиндель для кінцевих фрез.

Дозволяє в одному верстаті мати шпинделі різних діаметрів і працювати кінцевим інструментом.

Зручно коли фрези мають різні посадочні діаметри, а зібрані комплекти фрез можна міняти разом зі шпинделем, не знімаючи їх.

У комплекті поставляється 2 шпинделя: Ø32мм і для кінцевих фрез (під цангу ER32).

ШПИНДЕЛЬ ПІД КІНЦЕВИЙ ІНСТРУМЕНТ

У комплекті з верстатом поставляється шпиндель під кінцевий інструмент з кріпленням під цангу ER 32. (Цанга і інструмент в комплект поставки не входять).

Ключ для знімання шпинделя і ключ для затиску цанг ER 32 поставляються в комплекті з верстатом.

НАХИЛ ШПИНДЕЛЯ 0 - 45°

Покращує якість обробки поверхні при різній глибині профілю на одній заготовці.

Робота без нахилу:

На верхньому малюнку швидкість в точці С значно більше швидкості в точці В, тому що R2 значно більше R1. Тому якість обробки поверхні D в точках В і С буде відрізнятися, а також може викликати перегрів поверхні заготовки і інструмента.

Робота з нахилом:

При нахилі шпинделя швидкість в точках В і С практично однакова, тому що R2 не набагато більше R1. Це підвищує якість обробки і збільшує ресурс інструменту.

СИСТЕМА ШВИДКОГО ПОЗИЦІОНУВАННЯ КОЖУХА

Дозволяє швидко відновити задану настройку відображення напрямних після зняття кожуха.

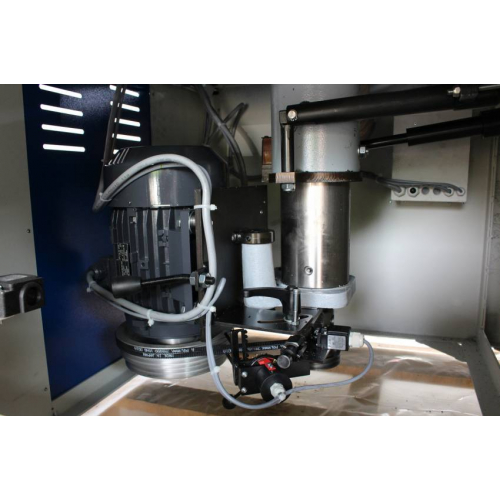

МОТОРНИЙ ВІДСІК

Привід шпинделя від потужного двигуна за допомогою 2-х клинових ременів.

Литий чавунний стіл з ребрами жорсткості відмінно гасить вібрації і забезпечує точність обробки і жорсткість конструкції на весь період експлуатації. Шпиндельна чаша закрита захисним кожухом для кращого видалення стружки через підведений патрубок, що виключає її потрапляння в моторний відсік.

ПЕРЕМИКАННЯ ШВИДКОСТЕЙ

Здійснюється шляхом швидкої і зручної перестановки ременів. Передбачено механізм жорсткої фіксації шпинделя при зміні інструменту. Індикація обраної частоти обертання за допомогою прапорця.

6 швидкостей обертання шпинделя: 10000, 8000, 6000, 5000, 4000, 3000 об / хв.

Кінцевий вимикач виключає можливість включення станка при заблокованому шпинделі, що відповідає європейським нормам безпеки.

ШПИНДЕЛЬНА ЧАША

Діаметр отвору в столі - 260мм. Це дозволяє опускати в стіл інструмент великого діаметру.

Також великий діаметр чаші зручний при роботі з шпинделем під нахилом.

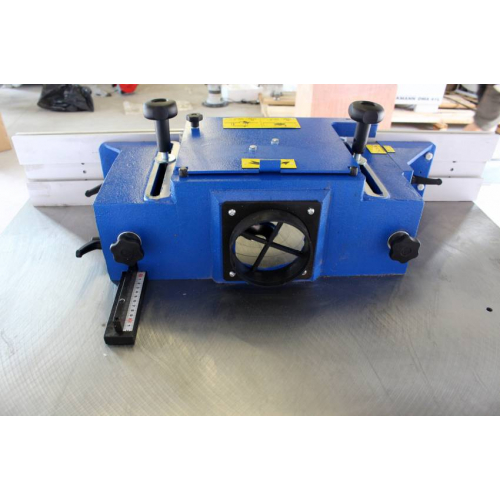

ЗАХИСНЕ ОГОРОДЖЕННЯ ШПИНДЕЛЯ

Кожух для фрез діаметром 250 мм.

Напрямні лінійки довжиною 500 мм. кожна.

У кожусі передбачений вихід під аспірацію Ø120мм.

ПУЛЬТ УПРАВЛІННЯ

Винесений на рівні очей, на поворотній консолі. Зручний і інформативний.

На пульті розташовані:

• Перемикач частоти обертання шпинделя;
• Електронний цифровий індикація обраної частоти обертання шпинделя, об / хв;
• Кнопки вкл. / викл.;
• Аварійний вимикач;
• Перемикач напрямку обертання шпинделя - реверс (поставляється на вимогу).

НАЛАШТУВАННЯ КОЖУХА

Налаштування відображення напрямних по міліметровим шкалами за допомогою зручних регульовальних гвинтів.

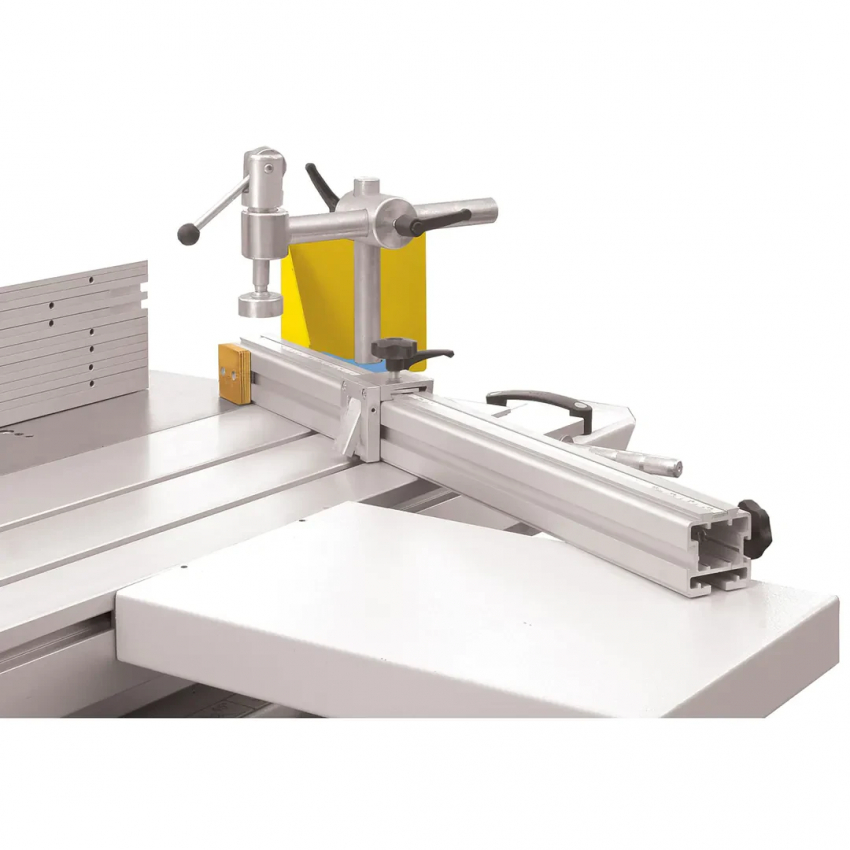

ТЕЛЕСКОПІЧНА ПОВОРОТНА ЛІНІЙКА

Телескопічна лінійка 900 мм + подовження 700 мм.

2 прапорцевим упору для шипорезних робіт.

Поворот лінійки на кут ± 45 ° по шкалі з градусами.

Приставний стіл 500 х 320 мм виключає провисання габаритних заготовок.

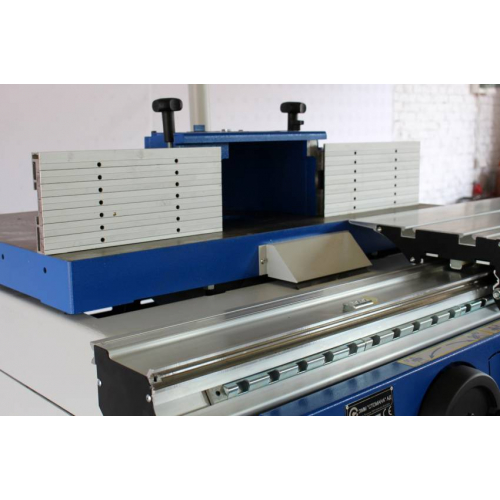

ІНТЕГРАЛЬНІ НАПРАВЛЯЮЧІ:

Дві напрямні лінійки загальною довжиною 1000 мм - ідеальна база при обробці.

Виключений підрив деревини на краях тому висувні пластини скорочують відстань між лінійками і не дозволяють заготівлі провалюватися всередину кожуха.

Додатковий захист рук оператора.

ЕКСЦЕНТРИКОВИЙ ПРИТИСК

Фіксація заготовок на каретці за допомогою ексцентрикового притиску.

ПРИТИСК MORI

Притискає заготовку в двох площинах: зверху до столу і збоку до напрямних лінійок, що забезпечує точність обробки і безпеку оператора.

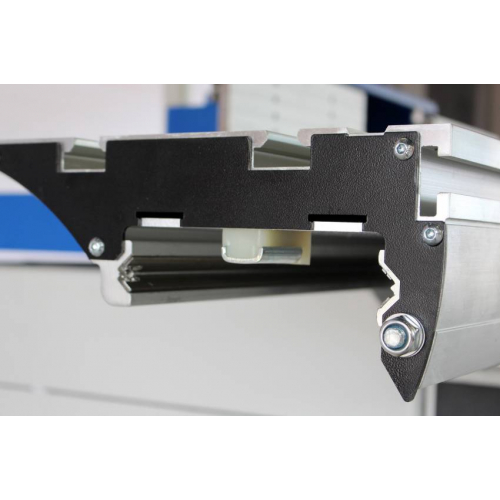

НАПРЯМНІ КАРЕТКИ

Каретка переміщається по високоміцним загартованим сталевим напрямним пластинам.

Пластини при необхідності можуть бути замінені, що робить ресурс каретки практично вічним.

Аналогічна конструкція реалізована провідними німецькими виробниками верстатів.

СИСТЕМА БЕЗПЕКИ

Відповідає європейським нормам. При відкритій кришці моторного відсіку спрацьовує кінцевий вимикач і блокує можливість включення станка (виділено зеленим).

При зміні інструменту шпиндель стопориться спеціальним штоком, одночасно спрацьовує кінцевик (виділено червоним).

Це блокує включення станка з застопореним шпинделем і дозволяє уникнути дорогого ремонту.

АСПІРАЦІОННІ ПАТРУБКИ

Перший аспіраційний патрубок розташований під столом для більш ефективного видалення стружки з шпиндельної чаші.

Другий патрубок знаходиться в захисному кожусі шпинделя.

ПРЕДУСТАНОВКА ПІД АВТОПОДАТЧИК

У столі передбачені 4 отвори з різьбленням для установки автоподатчика.

ШИПОРІЗНИЙ КОМПЛЕКТ (В КОМПЛЕКТ ПОСТАВКИ НЕ ВХОДИТЬ)

Складається із:

• кожуха для фрез Ø320 мм;
• чавунної шипорізної приставки для коротких заготовок;
• рухомого упору для фіксації заготовки до телескопічної лінійки.

Приставка дозволяє:

• зафіксувати заготовку максимально близько до фрези що виключає її вібрації;
• зарізати шипи на коротких заготовках.

СТОПОР КАРЕТКИ

Зручно використовувати при поздовжньому фрезеруванні або роботі за шаблоном, коли не потрібне переміщення каретки.

Для зручного переміщення каретки передбачено дві рукоятки.
